ETALON CNC MARÓGÉP ÉS MEGMUNKÁLÓ KÖZPONT

Nagy teljesítményű ipari berendezés, minimális helyigénnyel, amely az egyedi bútorgyártás, táblafelosztás legmodernebb és legtermelékenyebb eszköze, de alkalmas például fa, műanyag, alumínium, kompozit anyagok precíziós megmunkálására.
Korpusz bútor gyártásnál egy műveletben végzi el a lapok fúrását, pánthelyek elkészítését és az alkatrészek szabását.

Fúróaggregáttal kiegészítve nútokat, élfuratokat készíthetünk még 19 mm-es lapba is a tiplik vagy a kötőelemek részére, úgy hogy a kiemelő megfogók nélkül közvetlenül a vákuum asztalra lehet helyezni a munkadarabokat.

Nagy teljesítményű ipari berendezés, minimális helyigénnyel, amely az egyedi bútorgyártás, táblafelosztás legmodernebb és legtermelékenyebb eszköze, de alkalmas például fa, műanyag, alumínium, kompozit anyagok precíziós megmunkálására.
Korpusz bútor gyártásnál egy műveletben végzi el a lapok fúrását, pánthelyek elkészítését és az alkatrészek szabását.

Fúróaggregáttal kiegészítve nútokat, élfuratokat készíthetünk még 19 mm-es lapba is a tiplik vagy a kötőelemek részére, úgy hogy a kiemelő megfogók nélkül közvetlenül a vákuum asztalra lehet helyezni a munkadarabokat.

előnyei

  Tökéletes választás lapszabászatoknak és bútorgyártóknak.

  Standard asztal méret 2800 x 2070 mm, de rendelhető más méretekben is.

  Egy tábla felosztása átlagosan 5 perc.

  Nincs elővágó nyom, mert egyetlen nesting maróval történik a szabás.

  A gépkezelő végezhet más munkát, ameddig a gép dolgozik, csak a kész anyagot kell leszednie.

  Sokkal kisebb helyen elfér, mint egy táblafelosztó vagy egy formatizáló fűrészgép.

A gép tulajdonságai

Az cnc marógépet a legmodernebb NCT 304-es ipari vezérlője irányítja.
A rendszer G kód alapú, így könnyen kapcsolható külső programokhoz.

A standard főorsó 9 KW teljesítményű, kerámia csapággyal hsk 63 F automata szerszámcserélővel.

Rendelhető fúró aggregáttal, csak függőleges orsókkal, vagy függőleges és vízszintes orsókkal, 2 db körfűrésszel, attól függően hogy csak lap vagy él megmunkálást is akarunk végezni.

Rendelhető C-tengellyel, különböző aggregátok pozicionálására, forgatására.

Standard felszerelés a 8 zónás programból vezérelhető vákuum asztal.

Rendelhető Zebra márkájú címkenyomtatóval, amely, mint a gép egyéb eleme is a kategóriájában prémium minőséget képvisel.

A nyomtatás visszaszedhető címkére történik választható méretben.
A nyomtatáshoz nincs szükség tintapatronra, ugyanis hőpapírra nyomtat, ebből adódóan karbantartásmentes. A címkén a legfontosabb mérettel és a munkadarab adatokkal kapcsolatos információk mellett, helyett kapott egy egyedi céglogó, amit a vásárló egyedi igényeire szabunk. Az élzárás megjelenítése grafikusan történik, így minimálisra csökkenthető a hibalehetőség az utómunkálatok során és minden fontos információ, amire szükség lehet.

Standard felszereltség a szerszám hossz bemérő, ez megkönnyíti és felgyorsítja az új szerszámok bemérését.

A standard a 10 szerszám befogadására alkalmas, gépvázba rejtett szerszámtár.
Ezzel a megoldással az asztal méreténél hosszabb alkatrésszel is felhelyezhetőek például munkalapok.

Kiegészíthető rövid és hosszú szállítószalagos leszedő asztallal, így nagymértékben lehet csökkenteni a gép mellékidejét, mert ráérünk az alkatrészeket leszedni aközben, hogy a gép már a következő táblatervet gyártja.

A modern lapszabászatoknak és bútorgyártóknak fontos eszköze egy profi irodai optimalizáló szoftver, ezért a gép mellé megvásárolható egy irodai nesting optimalizáló szoftvert is.

A megrendelőktől táblázatos formátumban bekért anyaglista vag vagy bútor tervező szoftverből mentett alkatrész rajzok dxf dwg formátumból betölthető a programba, majd a táblaterv optimalizálás után azonnal a gépre küldhető és kezdődhet is a szabás vagy a kész alkatrészek gyártása. Természetesen a háttérben ennél sokkal több minden történik. A szoftver a legoptimálisabb kihozatalt választja ki .

Gépspecifikáció

A gépeket mindíg a megrendelő igényeinek megfelelően akár egyedi méretben vagy felszereltséggel gyártjuk le.

HighlineHighline Gigant
Fűrészlap kiállás (mm)80120
Vágáshossz (mm)3 200 / 3 800 / 4 4004400 / 6000
Vágásszélesség (mm)3 200 / 3 800 / 4 4004400 / 6000
Elővágó motor teljesítmény (kW)1,52,2
Főmotor teljesítmény (kW)5,5 / 7,59,2 / 11
Motorfeszültség (V)3×400 (50Hz)3×400 (50Hz)
Főkorong átmérő (mm)350430
Elővágó korong átmérő (mm)180200
Vágási sebesség (m/perc)1-1201-120
Vágókocsi visszafutási sebesség (m/perc)120120
Max. munkadarab megfogó csipesz (db)9 / 10 / 1111 /13
Anyagbehúzás sebessége (m/perc)8080
Kitolási sebesség (m/perc) – CE norma2525
Felrakó asztal (db)3 / 44 / 6
Tömeg (kg)3300 – 44004 200 – 6500

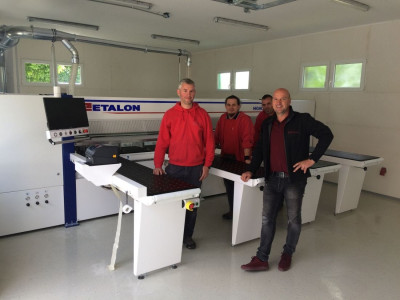

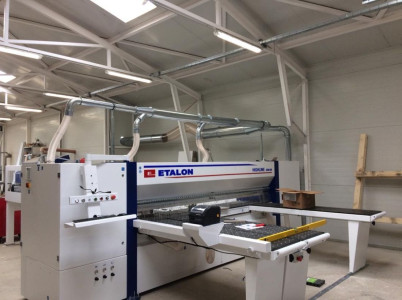

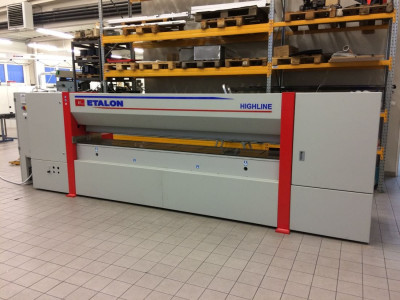

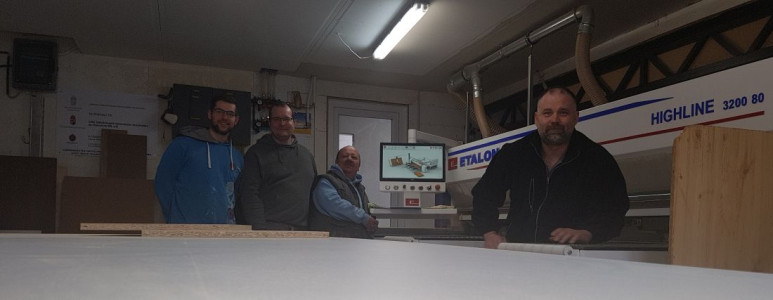

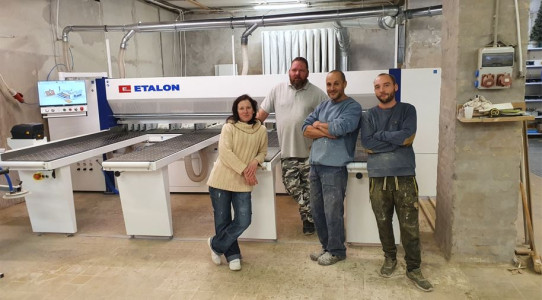

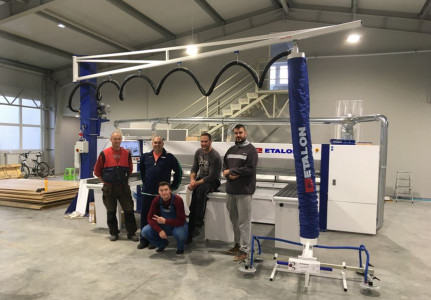

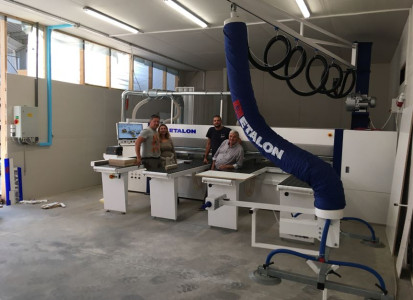

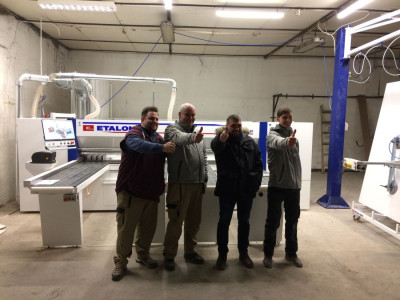

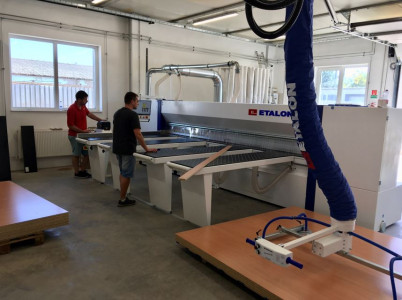

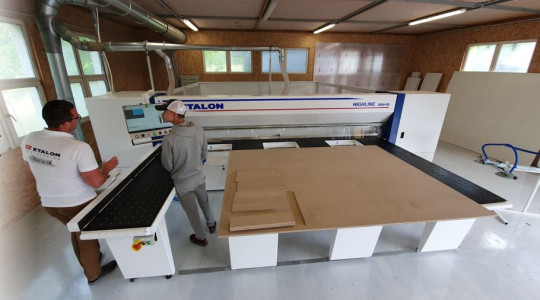

Ízelítő Referenciáinkból
